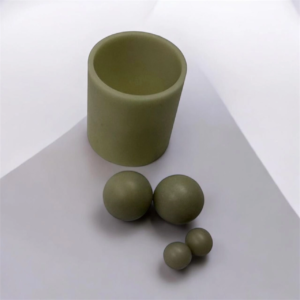

Aluminiumnitrid-Keramik: wärmeleitfähig und elektrisch isolierend

Als Hochleistungskeramik gehört Aluminiumnitrid (AlN) zu den wenigen Werkstoffen, die Wärme fast wie ein Metall ableiten und trotzdem elektrisch isolieren. Chemisch handelt es sich um eine nichtoxidische Verbindung aus Aluminium (Al) und Stickstoff (N). Diese Doppelrolle, hohe Wärmeleitfähigkeit bei zuverlässiger Isolation, hebt die Aluminiumnitrid-Keramik von gängigen technischen Keramiken ab und prädestiniert sie für Bauteile, die Verlustwärme schnell abführen und empfindliche Elektronik zugleich sauber isolieren müssen.

Kontakt aufnehmen

Werkstoff-Kennwerte im Überblick

Die wichtigsten Eigenschaften von Aluminiumnitrid auf einen Blick:

Wärmeleitfähigkeit: typischerweise 140–180 W/(m·K), je nach Reinheit und Sinterprozess
Elektrische Isolation: spezifischer Widerstand > 10¹⁴ Ω·cm, Durchschlagsfestigkeit ca. 14 kV/mm und niedrige dielektrische Verluste
Wärmeausdehnungskoeffizient: ca. 4,5·10⁻⁶/K, nahe an Silizium und damit ideal für Halbleitersubstrate

Dichte: ca. 3,26 g/cm³

Härte: ca. 1’100 HV

Biegefestigkeit: ca. 320 MPa, auch bei hohen Temperaturen stabil

strong>Elastizitätsmodul: ca. 220 GPa

Maximale Betriebstemperatur: bis ca. 1’800–2’000 °C unter inerten bzw. Stickstoff-Atmosphären, abhängig von Belastung und Umgebung

Chemisch: korrosionsbeständig gegenüber geschmolzenem Aluminium, ausgewählten Nicht-Eisen-Metallschmelzen und Galliumarsenid sowie beständig gegen Plasmaerosion; empfindlich gegenüber längerer Feuchteeinwirkung

Gesundheitlich: ungiftig und im Betrieb unbedenklich

Aussergewöhnliche Wärmeleitfähigkeit von Aluminiumnitrid

Die Wärmeleitfähigkeit von Aluminiumnitrid ist seine wichtigste Eigenschaft: Mit rund 170 W/(m·K) liegt sie um ein Vielfaches über der von Aluminiumoxid und erreicht damit Werte, die für eine elektrisch isolierende Keramik aussergewöhnlich sind. Geprägt wird sie vom nichtoxidischen Kristallgitter und den beim Sintern zugesetzten Additiven: Massgeblich ist ein sauerstoffarmes Gefüge, denn gelöster Sauerstoff stört den Wärmetransport im Kristallgitter. Sinteradditive wie Yttriumoxid binden diesen Sauerstoff ab und heben die Aluminiumnitrid-Wärmeleitfähigkeit deutlich an. Gerade deshalb reagiert sie empfindlich auf Pulverreinheit und Prozessführung und lässt sich über diese beiden Stellschrauben gezielt auslegen.

In der Praxis bedeutet das, dass Bauteile aus AlN auch in anspruchsvollen Anwendungen Verlustwärme schnell von empfindlichen Komponenten wegleiten und diese auf einem sicheren Temperaturniveau halten.

Vergleich zu Aluminiumoxid

Im direkten Vergleich beider Materialien wird deutlich, warum die Aluminiumnitrid-Keramik vor allem beim Wärmemanagement gewählt wird, während Aluminiumoxid (Al₂O₃) bei Härte, Verschleiss und Wirtschaftlichkeit punktet:

Eigenschaft	Aluminiumnitrid (AlN)	Aluminiumoxid (Al₂O₃)
Wärmeleitfähigkeit	rund 170 W/(m·K)	25–35 W/(m·K)
Elektrische Isolation	sehr gut	sehr gut
Wärmeausdehnung	ca. 4,5·10⁻⁶/K, nahe an Silizium	ca. 7–8·10⁻⁶/K
Biegefestigkeit	ca. 320 MPa	360–600 MPa
Härte	ca. 1’100 HV	ca. 1’500–1’900 HV
Dichte	ca. 3,26 g/cm³	3,75–3,95 g/cm³
Feuchtebeständigkeit	empfindlich (langsame Hydrolyse)	sehr beständig
Grösste Stärke	Wärmeabfuhr bei elektrischer Isolation	Härte, Verschleiss, günstiger Preis

Randbedingungen für die Auslegung

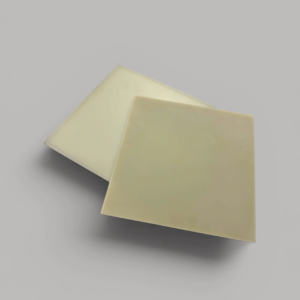

Zwei quadratische Platten aus AlN Keramik

Damit Aluminiumnitrid im Einsatz dauerhaft überzeugt, lohnt vorab ein Blick auf einige Grenzen des Werkstoffs:

Bei Feuchtigkeit und Wasser ist Vorsicht geboten: AlN reagiert über längere Zeit mit feuchter Atmosphäre, besonders bei höheren Temperaturen. Schutzschichten oder eine geeignete Metallisierung schaffen hier Abhilfe.
Mechanisch liegt die Biegefestigkeit unter der von Zirkonoxid, weshalb sich bei stark zug- oder biegebeanspruchten Bauteilen ein früher Materialabgleich lohnt.
In oxidierenden Atmosphären bildet sich oberhalb von rund 900 °C an Luft eine Oxidschicht, die meist tolerierbar ist, bei Dauereinsatz aber eingeplant werden sollte.
Gegen aggressive Säuren und Laugen ist je nach Medium eine andere technische Keramik oder ein Hartmetall wie Wolframcarbid die bessere Wahl.

Anwendung von Aluminiumnitrid-Keramik: Typische Bauteile und Branchen

Die Einsatzgebiete und Anwendungen von Aluminiumnitrid konzentrieren sich auf wärmekritische Bauteile, quer durch mehrere Branchen:

In der Halbleiterindustrie dient die AlN-Keramik als Wärmeableitungssubstrat und Kühlkörper.
In der Automobilindustrie steckt es in Leistungselektronik, Invertermodulen und Wärmemanagementsystemen.
Einzelfunktionen in der Hochtemperaturtechnik sowie spezielle Komponenten in der Luft- und Raumfahrt.
Die Mikrowellenkommunikation verwendet Substrate und Verpackungen für Mikrowellenschaltkreise.
Beim Schmelzen von Metallen kommen Hochtemperatur-Reaktionsbehälter und Ofenauskleidungen zum Einsatz.

In vielen dieser Anwendungen tritt die Aluminiumnitrid-Keramik an die Stelle von Aluminiumoxid: Weil die Bauteile kühler bleiben, arbeitet die gesamte Baugruppe stabiler und hält länger.

Herstellung aus Pulver unter Schutzatmosphäre

In der Herstellung entsteht Aluminiumnitrid pulvermetallurgisch: Feines AlN-Pulver wird mit Sinteradditiven wie Yttriumoxid aufbereitet und im ungesinterten Zustand in Form gebracht, etwa durch Trockenpressen oder, für dünne Substrate, durch Foliengiessen. Anschliessend verdichtet sich das Gefüge unter Stickstoff-Schutzatmosphäre bei etwa 1’700 bis 1’900 °C zum fertigen Werkstoff, wobei das Teil um rund 15-20 % schrumpft. Die Schutzatmosphäre ist dabei massgeblich, denn sie verhindert, dass der Werkstoff oxidiert und seine hohe Wärmeleitfähigkeit einbüsst.

Je nach Pulverqualität, Additivanteil und Sinterregime entstehen unterschiedliche Qualitäten:

Standard-Qualität AlN

Wirtschaftliche Variante für Isolierteile und Substrate mit hoher, aber nicht maximaler Wärmeabfuhr.

Hochwärmeleitende AlN-Qualität

Reineres Pulver und optimierte Sinterung für Leistungselektronik mit höchsten Wärmestromdichten.

AlN-Hartbearbeitung: vom Rohling zum Bauteil

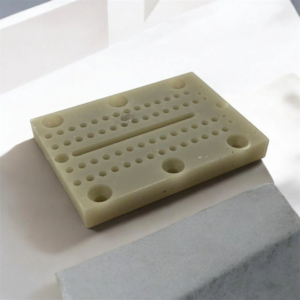

Komplexes Bauteil aus Aluminiumnitrid-Keramik auf weissem Hintergrund

Die endgültige Form nach dem Sintern bekommen Bauteile erst durch die Hartbearbeitung mit Diamantwerkzeugen und Laser. Welche Schritte nötig sind, hängt von der Art des Bauteils ab:

Flache Substrate entstehen als dünne Platten bereits beim Foliengiessen; nach dem Sintern werden sie plan geschliffen und geläppt, per Laser auf Mass geschnitten und gebohrt und zuletzt metallisiert, damit sie in der Leistungselektronik einsetzbar sind.
Komplexe Strukturteile werden zuerst gepresst und nach dem Sintern mit Diamantwerkzeugen auf ihre Endkontur geschliffen, bis auch dreidimensionale Formen die geforderten engen Toleranzen erreichen.

Bei Graf Hartmetall Komponenten aus Aluminiumnitrid-Keramik kaufen

Sie möchten Aluminiumnitrid kaufen, sind sich jedoch noch nicht im Klaren, ob eine andere technische Keramik oder doch ein Hartmetall wie Wolframcarbid am besten zu Ihrem Bauteil passt? Sei es für ein Musterteil, eine Kleinserie oder die fortlaufende Fertigung: Wir unterstützen Sie bei der Werkstoffwahl für Ihre Anwendung und fertigen Ihre Präzisionsteile und Keramikbauteile. Erzählen Sie uns von Ihrem Vorhaben. Wir beraten Sie gerne im Detail!
